交期
單價(元/pcs) 數量 總價(元)
適合的才是最好的
| 項目 | 細項 | 標品標準 |
|---|---|---|
| 孔 | 孔銅 | Min 18um |
| 表面處理 | 金厚 | ±20% |
| 阻焊 | 厚度 | MIN厚度:線路中間 ≧10um, 邊/拐角位置≧8um |
| 刮傷 | PAD:刮傷不允收. 阻焊面:刮傷露底材（基材、銅）允許補油，補油平整無明顯色差且長度≤5mm,每面≤3根. |

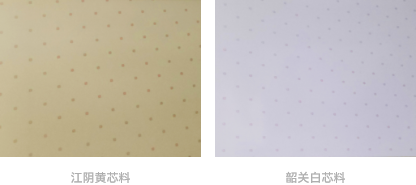

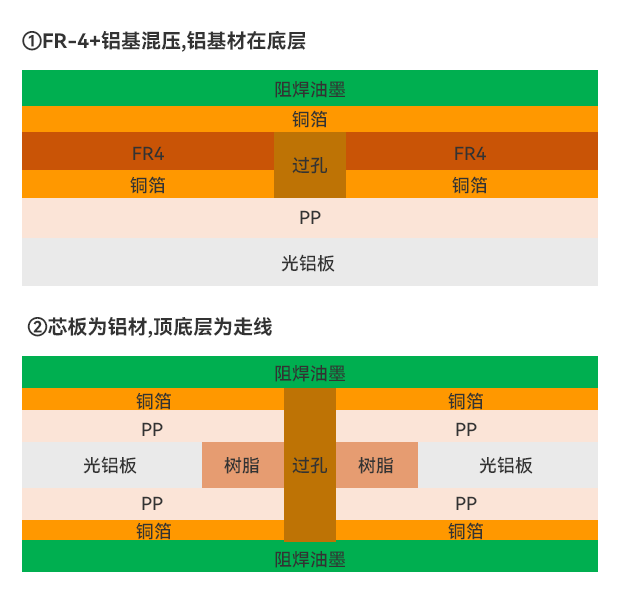

您可以選擇不同參數
以估算板子的成本
優品
品質可靠
品質可靠
| 項目 | 細項 | 標品標準 | 優品標準 | 優品生產控制條件 | 優品優勢 |
|---|---|---|---|---|---|
| 孔 | 孔銅 | Min 18um | Min 20um | 電鍍時間拉長15min，電鍍時間 90min，孔銅厚度增加3-5um |
2級標準中最薄點由18um提高到20um，增強導通性，降低多次受熱沖擊的影響 |
| 表面處理 | 金厚 | ±20% | 足厚 | 實際生產測量最小值大于客戶要求值 |
1.金面厚度增加提高了焊盤的防護性能
2.提高焊接質量和連接穩定性 |
| 阻焊 | 厚度 | MIN厚度:線路中間 ≧10um, 邊/拐角位置≧8um |
1）參照客戶要求 2）客戶無要求： 不允許因防焊油墨偏薄導致透銅箔(假性露銅) MIN厚度:線路中間 ≧18um, 邊/拐角位置≧10um，油墨高出焊盤≤30um |
阻焊印刷采用34T網板印刷 |
1.阻焊厚度符合IPC-3級標準厚度 2.更厚的阻焊層提升了PCB的電氣阻絕性 3.降低了惡劣環境對PCB的侵襲 |
| 刮傷 | PAD:刮傷不允收. 阻焊面:刮傷露底材（基材、銅）允許補油，補油平整無明顯色差且長度≤5mm,每面≤3根. | PAD:刮傷不允收. 阻焊面:刮傷露底材（基材、銅）不允收. | 生產工序隔膠片，降低板面劃傷 |
1.阻焊露底材有短路風險 2.阻焊露銅影響產品電氣性能 |
《優品賠付服務》
一、優品PCBA賠付服務
選擇優品，將會為您提供遠超標品的服務保障,
二、賠償金額
1)按每片PCBA本身實際成本進行賠付，最高賠付每片不超過500元
2)單筆訂單，最高賠付不超過500000元
三、賠付細則
1)僅限生產過程造成的線路開路，短路，過孔似斷非斷，過孔不通。其他原因(如工程資料錯誤引起的開路、短路及各種工程資料問題，外形、陽焊、字符、公差等問題)導致的問題，不 在賠付范圍內;
2)如發現特定品質問題，需第一時間聯系我司，且因維修后沒法取證，不能自進行維修
3)僅限正常環境下出現的問題，特殊環境下出的問題不在此賠償范圍內，包括但不限于如:強酸、強堿、高溫、極寒等非正常環境;
4)如確認為品質問題，PCBA所有權歸捷配所有，PCBA寄給我司后七個工作日內進行賠付給貴司;
注。
1)如對線路板質量有異議，請?jiān)谑肇浿掌?個月內提出，逾期則視為板子無問題，我司可不予賠償;
2)為更好的保障板子質量，對于元器件全額賠付(特定品質，收費)服務，要求須選擇四線低阻全部測試:
特別提醒:尊敬的用戶，為了確保您的權益，請務必仔細閱讀，今后的賠付流程標準將嚴格道循此次告知的服務標準。感謝您的理解和支持!
我已閱讀并同意以上服務
請?jiān)俅未_認“極致外觀”協議
1、為保障【極致外觀】要求，系統自動為您選擇了【隔白紙】服務。
2、基于理解不同，捷配特制定更加嚴格標準，供客戶選擇：（檢驗標準基于目測觀察，非放大鏡下檢視）
A、目測下 ，板面劃痕長度不超過5mm，每面不超過2處；
B、目測下 ，板面不允許露銅；
C、目測下 ，不允許補線、補油；
D、目測下 ，板面文字及標識清晰、完整。
取消 我確認| 項目 | 絲印 | 曝光 |
|---|---|---|
| 油墨厚度 | 油墨厚度偏薄，實際厚度約10UM，存在線路發紅現象。 | 油墨厚度較絲印工藝增厚，常規下達到20um左右 |
| 油墨表觀 | 線路邊緣存在不下油（銅厚越厚越明顯），星點狀漏銅等現象 | 油墨覆蓋均勻，色澤一致，無露銅，無發紅現象 |
| 白油反射率 | 常規情況下反射率在70%左右 | 常規情況下反射率在80%以上 |
| 阻焊偏移度 | 焊盤偏移度0.3mm以內 | 偏移度在0.1mm以內 |
| 外觀光澤度 | 少許存在起泡，雜質狀 | 光澤較好 |
| 焊盤邊緣整齊度 | 十倍鏡下焊盤邊緣有鋸齒狀，少許滲油狀，不影響焊錫貼片 | 焊盤邊緣光滑整齊 |
| 鋁面 | 有一定的刮傷，鋁面異色現象 | 相對絲印工藝刮傷，鋁面異色現象較少 |
| 適用范圍 | 適用于低端大批量訂單，對外觀無特別要求產品 | 適用于對產品外觀有一定要求產品 |
| 線寬線距 | 線寬線距0.4/0.4以上 | 線寬線距0.15/0.15以上 |
您好，當前選擇的是絲印工藝，線寬線距0.4mm(16mil) 以上，并且接受以上絲印工藝所對應的產品性能
否 是請選擇當前打樣的訂單階段
-
研發打樣
在產品研發的驗證階段，我們將制作符合設計標準的樣板，以便于后續的測試和驗證。
-
量產封樣
針對已定稿后續將量產的訂單打樣，我們將嚴格進行每道工序檢驗并進行二次抽檢，所以交期將延長兩天，以確保品質。
正在計算價格...

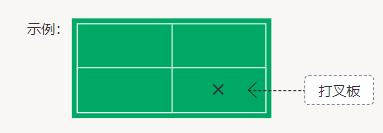

用戶拼版示意圖 ↓ (僅供參考)
縮放比例：/1
0.00 cm
0.00
cm
系統建議拼版示意圖 ↓ (僅供參考)
縮放比例：/1
0.00 cm
0.00
cm
根據拼版規則:
建議高：0.00cm X 1，寬：0.00cm X 1方式拼版，
拼版尺寸為：cm X cm，
若需兩邊工藝邊，建議加在長邊上
