信號完整性測試是驗證設計質量的最終環節，通過物理測量評估實際 PCB 的信號傳輸性能。測試技術主要分為時域測量（眼圖、TDR）和頻域測量（S 參數）兩大類，分別反映信號的時域特性和頻率響應特性。遵循 IEEE 1149.4 和 IPC-TM-650 等標準進行測試，可確保測量結果的準確性和可比性。

眼圖測試是評估高速信號質量的核心方法。測試設備通常采用帶寬至少為信號速率 3 倍的示波器（如 16Gbps 信號需 48GHz 示波器），配合差分探頭（輸入阻抗 100Ω，帶寬≥30GHz）。測試步驟包括：信號接入（使用探針或測試點）、觸發設置（邊沿觸發或時鐘恢復）、參數調整（時基設置為 UI 的 2-5 倍）和統計分析（至少采集 1000 個 UI）。關鍵參數解讀：眼高應大于芯片最小輸入擺幅的 80%，眼寬應大于數據手冊要求的建立 / 保持時間總和，交叉點偏移應控制在 0.5UI±10% 以內。

時域反射計（TDR）測試用于定位阻抗不連續點。TDR 通過向傳輸線注入階躍信號（典型上升時間 50ps），根據反射波形判斷阻抗變化：正反射表示阻抗增大，負反射表示阻抗減小。在實際測試中，可通過 TDR 定位以下問題：連接器阻抗突變（通常會產生 10-30Ω 的阻抗跳變）、過孔寄生電感導致的阻抗尖峰、布線拐角引起的阻抗變化（直角拐角約增加 5-10Ω）。結合 TDT（時域傳輸）測試，還可分析傳輸線的插入損耗和時延特性，為仿真模型校準提供實測數據。

S 參數測量用于分析信號的頻率特性。通過矢量網絡分析儀（VNA）測量的 S11 參數反映回波損耗（與反射系數相關），S21 參數反映插入損耗（傳輸衰減）。對于高速背板設計，需關注以下指標：在信號奈奎斯特頻率處，S11 應小于 - 15dB（反射較?。琒21 插入損耗應大于 - 6dB（衰減可控）。差分信號還需測量 Sdd21（差分傳輸損耗）和 Scc21（共模抑制比），良好設計的差分對 Scc21 應比 Sdd21 低 20dB 以上，表明共模噪聲抑制良好。

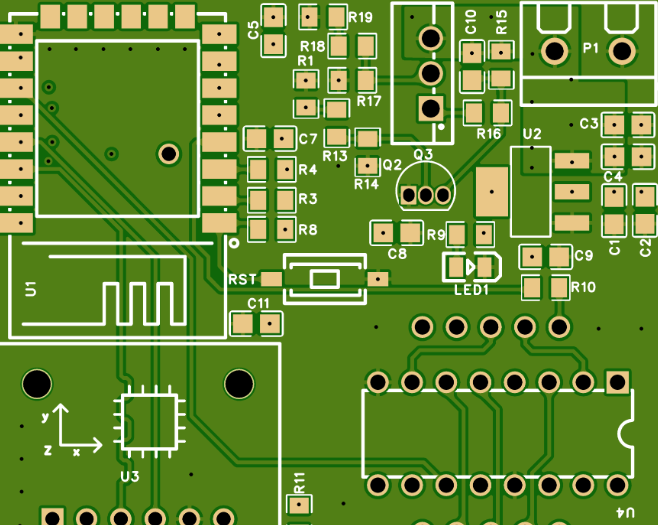

測試點設計直接影響測量準確性。高速信號的測試點應采用接地共面結構，避免信號反射；測試點與信號線的連接應采用漸變過渡，減少阻抗突變。探針著陸點直徑建議≥10mil，相鄰測試點間距≥50mil，防止探針間干擾。對于差分對測試，兩個信號測試點間距應等于差分線間距，確保探頭夾具的良好匹配。測試前需進行校準，包括：開路校準（去除探針寄生電容）、短路校準（去除探針寄生電感）和負載校準（確保阻抗參考準確）。

測試數據與仿真結果的對比分析至關重要。當兩者存在偏差時（如實際眼高比仿真低 20%），需從三方面排查：仿真模型（是否低估了損耗）、測試 setup（是否引入額外噪聲）和 PCB 制造（線寬、介質厚度是否在公差范圍內）。通過迭代優化模型參數，可逐步縮小仿真與實測的差距，最終使關鍵指標偏差控制在 10% 以內，為后續設計積累準確的模型庫。
