從殘銅到側蝕的故障排除-PCB蝕刻指南
PCB 蝕刻過程中,常見問題如 “殘銅未除、線路斷線、側蝕嚴重、蝕刻不均” 會直接導致 PCB 報廢或性能不達標 —— 殘銅可能引發線路短路,側蝕會增加線路阻抗,斷線則使 PCB 完全失效。這些問題多源于參數失控、前處理不良或設備故障,若無法快速定位原因,會導致生產停滯、成本增加。今天,我們梳理 PCB 蝕刻的四大常見問題,分析原因、給出針對性解決方案,并結合實戰案例,幫你高效排除故障。

一、問題 1:殘銅未除(多余銅箔未完全去除)
1. 問題表現與危害
殘銅表現為蝕刻后 PCB 表面仍殘留未去除的銅箔(點狀、條狀或片狀),危害包括:
短路風險:殘銅若連接相鄰線路,會導致線路短路,使 PCB 無法通電;
絕緣下降:多層 PCB 內層殘銅會降低層間絕緣電阻,引發漏電;
良率降低:殘銅率超 0.1% 時,PCB 需人工返修或報廢,增加成本。
2. 核心原因分析
(1)化學蝕刻殘銅原因
蝕刻液濃度過低:氧化劑(如 Fe3?、Cu2?)不足,反應速率慢,銅箔未完全溶解;
蝕刻時間過短:傳送速度過快,銅箔未充分反應即離開蝕刻槽;
噴淋壓力不足 / 堵塞:蝕刻液無法均勻覆蓋銅箔,局部區域反應不充分;
前處理不良:銅箔表面有氧化層、油污或感光膠殘留,阻礙蝕刻液與銅箔接觸;
蝕刻液老化:蝕刻液中 Cu2?濃度過高(酸性蝕刻 > 70g/L),活性下降,反應能力減弱。
(2)物理蝕刻殘銅原因
激光功率不足:激光能量無法完全氣化銅箔,殘留銅粉;
等離子氣體流量 / 功率過低:離子密度或能量不足,無法徹底剝離銅箔;
光斑 / 聚焦偏差:激光光斑未精準對準銅箔,局部未蝕刻。
3. 解決方案與案例
(1)化學蝕刻殘銅解決
調整蝕刻液濃度:酸性蝕刻(氯化鐵)補充新液至 38-42Be',堿性蝕刻補充銅氨絡合物至 Cu2?50-65g/L;
延長蝕刻時間:降低 PCB 傳送速度(如從 0.8m/min 降至 0.5m/min),確保蝕刻時間充足;
檢修噴淋系統:清理堵塞的噴淋頭,調整壓力至 1.5-3.0bar,檢查噴淋角度(45°);
優化前處理:加強酸洗(鹽酸濃度 15%,時間 3 分鐘)與脫脂(氫氧化鈉濃度 10%,時間 8 分鐘),確保銅箔表面潔凈;
更換老化蝕刻液:酸性蝕刻 Cu2?>70g/L 時,排放 1/3 舊液并補充新液;堿性蝕刻游離氨 < 8mol/L 時,更換新液。
(2)物理蝕刻殘銅解決
提升激光功率:光纖激光從 50W 增至 80W(35μm 銅箔),確保銅箔完全氣化;
調整等離子參數:增加 Ar 氣流量至 30sccm,射頻功率至 300W,增強離子剝離能力;
校準激光聚焦:重新調整光學鏡頭,確保光斑精準聚焦在銅箔表面(偏差≤5μm)。
二、問題 2:線路斷線(蝕刻后線路斷裂)
1. 問題表現與危害
線路斷線表現為蝕刻后的線路出現不連續(斷點長度≥0.1mm),危害包括:
功能失效:斷線導致信號或電源無法傳輸,PCB 完全報廢;
隱性故障:微小斷線(≤0.05mm)可能在后續焊接或使用中斷開,引發設備故障。
2. 核心原因分析
蝕刻時間過長:線路被過度蝕刻,寬度縮小至斷裂;
蝕刻液濃度過高:反應劇烈,線路邊緣被過度腐蝕,導致細線路(≤0.1mm)斷裂;
前處理過度:酸洗時間過長(>5 分鐘),銅箔厚度過度減薄,線路強度下降;
線路設計缺陷:線路寬度過窄(≤0.08mm)且未優化蝕刻參數,易斷裂;
設備振動:蝕刻槽或傳送系統振動,導致 PCB 偏移,局部蝕刻過度。
3. 解決方案與案例
縮短蝕刻時間:提高傳送速度(如從 0.5m/min 增至 0.7m/min),減少蝕刻時間(從 4.5 分鐘降至 3.5 分鐘);
降低蝕刻液濃度:酸性蝕刻(氯化鐵)從 45Be' 稀釋至 40Be',堿性蝕刻 Cu2?從 70g/L 降至 60g/L;
優化前處理:控制酸洗時間 2-3 分鐘,避免銅箔過度減薄(厚度偏差≤10%);
調整線路設計:細線路(≤0.08mm)增加寬度至 0.1mm,或選用側蝕更小的堿性蝕刻;
檢修設備:加固蝕刻槽支架,校準傳送系統,減少振動(振幅≤0.1mm)。
三、問題 3:側蝕嚴重(線路側面過度腐蝕)
1. 問題表現與危害

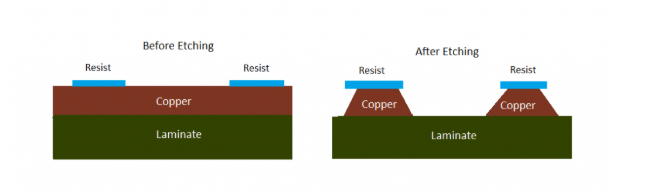

側蝕表現為蝕刻后線路側面被腐蝕,線路橫截面呈 “梯形”(上寬下窄),側蝕量(側面腐蝕深度)超標準(普通 PCB≤20% 線路寬度,高精度≤10%),危害包括:
阻抗升高:線路實際寬度縮小,阻抗增加(如 0.1mm 線路側蝕 0.02mm,阻抗升高約 20%),影響信號傳輸;
線路強度下降:側蝕導致線路邊緣毛糙,易斷裂;
間距縮小:相鄰線路側蝕后間距減小,增加短路風險。
2. 核心原因分析
蝕刻液溫度過高:溫度超 50℃,蝕刻液對線路側面的腐蝕速度加快;
蝕刻液濃度過高:反應劇烈,側面腐蝕速率超過正面;
噴淋壓力過高:高壓蝕刻液沖擊線路側面,加劇腐蝕;
蝕刻時間過長:側面腐蝕隨時間累積,時間越長側蝕越嚴重;
蝕刻液類型不當:酸性蝕刻側蝕大于堿性蝕刻,細線路用酸性蝕刻易側蝕。
3. 解決方案與案例
降低蝕刻液溫度:酸性蝕刻控制在 40-45℃,堿性蝕刻 40-42℃,通過冷卻系統穩定溫度;
降低蝕刻液濃度:酸性蝕刻(氯化鐵)從 45Be' 降至 40Be',堿性蝕刻 Cu2?從 70g/L 降至 60g/L;
降低噴淋壓力:高精度線路蝕刻壓力從 3.0bar 降至 2.0bar,減少側面沖擊;
縮短蝕刻時間:在確保無殘銅的前提下,盡量縮短時間(如從 4.5 分鐘降至 4 分鐘);
更換蝕刻液類型:細線路(≤0.1mm)從酸性蝕刻改為堿性蝕刻,側蝕量可減少 50%。
四、問題 4:蝕刻不均(同一 PCB 不同區域蝕刻差異大)
1. 問題表現與危害
蝕刻不均表現為 PCB 部分區域蝕刻徹底(線路清晰),部分區域蝕刻不足(有殘銅)或過度(線路過細),危害包括:
良率降低:不均區域需返修,增加成本;
性能不一致:不同區域線路阻抗差異大,影響信號一致性。
2. 核心原因分析
噴淋系統不均:噴淋頭堵塞、角度偏差或分布不均,導致蝕刻液覆蓋差異;
蝕刻液循環不良:蝕刻槽內蝕刻液濃度分布不均(如底部濃度高,頂部低);
PCB 擺放不當:PCB 在蝕刻槽內傾斜,導致不同區域接觸蝕刻液時間差異;
等離子蝕刻真空度不均:反應腔內真空度差異,導致等離子體密度不均;
激光蝕刻聚焦不均:光學系統偏差,不同區域光斑大小差異。
3. 解決方案與案例
檢修噴淋系統:清理堵塞噴頭,校準角度至 45°,確保相鄰噴頭覆蓋重疊 15%;
優化蝕刻液循環:增加攪拌裝置(如槳葉攪拌,轉速 50rpm),確保濃度均勻;
規范 PCB 擺放:使用定位治具固定 PCB,確保水平放置(傾斜度≤1°);
校準等離子設備:檢修真空泵,確保反應腔真空度均勻(差異≤2Pa);
校準激光光學系統:調整鏡頭位置,確保不同區域光斑尺寸偏差≤2μm。
五、故障排除的 “實戰流程”
問題定位:通過 AOI 檢測、顯微鏡觀察,明確問題類型(殘銅 / 斷線 / 側蝕 / 不均)與嚴重程度;
原因排查:按 “參數→設備→前處理→設計” 順序排查,如殘銅先查濃度與時間,側蝕先查溫度與濃度;
小批量驗證:調整參數后先試產 10-20 塊 PCB,檢測合格后再批量生產;
記錄歸檔:記錄故障原因、解決方案與效果,更新 SOP,避免同類問題重復發生。
PCB 蝕刻的常見問題多可通過 “參數調整、設備檢修、工藝優化” 解決,關鍵在于快速定位原因,避免盲目調整。只有建立系統化的故障排除流程,才能高效恢復生產,降低損失。
