PCB 厚度對散熱性能的影響:從熱傳導到熱可靠性的 “關鍵變量”
PCB 在工作中會產生熱量(如芯片功耗、線路損耗),散熱性能直接影響設備的穩定性與壽命 —— 高溫會導致元件老化加速、參數漂移,甚至燒毀。而 PCB 厚度通過 “銅箔厚度”“基材厚度”“熱傳導路徑” 三個維度影響散熱效率,厚 PCB(尤其是厚銅箔 PCB)的散熱能力遠優于薄 PCB。若忽視厚度對散熱的影響,會導致設備過熱故障(如 LED 光衰、CPU 死機)。今天,我們聚焦 PCB 厚度對散熱性能的具體影響,結合熱傳導原理、測試數據與實際案例,幫你理解厚度與熱可靠性的關聯。

一、熱傳導的核心路徑:銅箔是 “主要熱通道”
PCB 的散熱依賴 “熱傳導”(從熱源到散熱片 / 外殼),而銅的導熱系數(385W/(m?K))是 FR-4 基材(0.3W/(m?K))的 1200 倍以上,因此銅箔是 PCB 的主要熱通道,銅箔厚度(PCB 總厚度的組成部分)直接決定熱傳導效率。
1. 銅箔厚度與熱傳導效率的關聯
熱傳導速率(Q)公式為:Q = k×A×ΔT /d
其中,k 為導熱系數,A 為傳導面積,ΔT 為溫差,d 為傳導距離。
對 PCB 而言,銅箔厚度越大,傳導面積 A 越大(同一線路寬度下),熱傳導速率 Q 越高。實際測試數據如下(熱源功耗 1W,線路寬度 1mm,溫差 50℃)
數據表明:2oz 銅箔的散熱效率是 0.5oz 的 3.68 倍,熱源溫度從 75℃降至 43℃,顯著提升熱可靠性。
2. 厚度不足導致的散熱問題
銅箔過?。?.5oz 銅箔的 LED 線路(功耗 1W)溫度達 75℃,LED 光衰率(1000 小時)達 20%;
基材過薄限制銅箔厚度:0.8mm 厚 PCB 通常只能容納 1oz 銅箔(35μm),無法使用 2oz 銅箔(70μm),否則總厚度超設計,導致散熱能力受限。
二、基材厚度對散熱的影響:平衡熱傳導與熱容量
基材厚度雖不直接參與熱傳導(導熱系數低),但影響 PCB 的 “熱容量”(吸收熱量的能力)與 “熱分布均勻性”,間接影響散熱性能。
1. 基材厚度與熱容量的關聯
熱容量(C)公式為:C = m×c
其中,m 為質量,c 為比熱容(FR-4 約 1.05J/(g?℃))。
基材厚度越大,PCB 質量 m 越大,熱容量 C 越高 —— 厚基材可吸收更多熱量,減緩溫度上升速度,尤其在脈沖負載(如 CPU 突發高功耗)場景中作用顯著。
2. 實際測試對比(基材厚度對溫度上升的影響)
數據表明:2.0mm 厚基材的熱容量是 0.8mm 的 2.5 倍,溫度上升速率減緩 42.5%,可有效應對脈沖熱源。
3. 基材厚度與熱分布的關聯

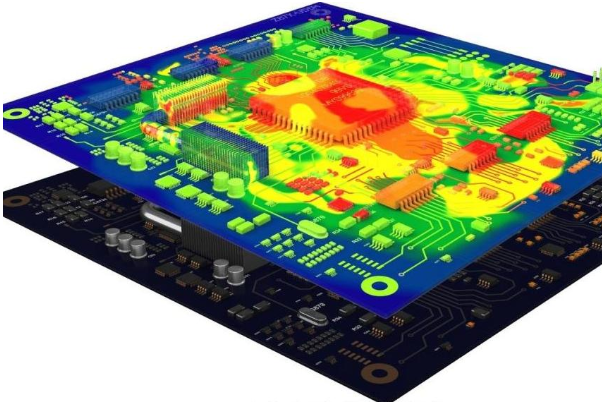

厚基材的熱擴散面積更大(熱量更易在基材內均勻分布),避免局部熱點集中。例如,1.4mm 厚基材的熱點區域(溫度 > 60℃)面積為 5cm2,2.0mm 厚基材僅為 2cm2,熱點集中風險降低 60%。
三、厚度對熱膨脹系數(CTE)匹配的影響:減少熱應力
PCB 在溫度變化時會膨脹或收縮,若 PCB 厚度不當,會導致熱膨脹系數(CTE)與元件不匹配,產生熱應力,引發焊點開裂或元件損壞,間接影響散熱路徑的可靠性。
1. 厚度與 CTE 的關聯
PCB 的 CTE 分為 X/Y 方向(沿基材平面)與 Z 方向(垂直平面):
X/Y 方向 CTE:主要由基材玻璃纖維決定,厚度影響較?。?.2-2.4mm 厚 PCB 的 X/Y CTE 均為 13-15ppm/℃);
Z 方向 CTE:與厚度正相關 —— 厚 PCB 的 Z 方向 CTE 更大(1.2mm 厚約 60ppm/℃,2.4mm 厚約 75ppm/℃),需與元件的 Z 方向 CTE(如陶瓷元件約 5ppm/℃)匹配,避免熱應力過大。
2. 厚度不當導致的熱應力問題
厚 PCB Z 方向 CTE 過大:2.4mm 厚 PCB 與陶瓷芯片(CTE 5ppm/℃)的 Z 方向 CTE 差異達 70ppm/℃,溫度循環(-40-125℃)1000 次后,焊點開裂率達 8%;
薄 PCB X/Y 方向剛性不足:0.8mm 厚 PCB 的 X/Y 方向剛性低,溫度變化時易彎曲,導致元件與 PCB 接觸不良,散熱效率下降。
3. 解決方案與案例
選擇匹配厚度:與陶瓷元件匹配時,優先選用 1.6mm 厚 PCB(Z 方向 CTE 65ppm/℃),通過焊點設計(如無鉛焊料 Sn-Ag-Cu,CTE 22ppm/℃)補償差異;
增加散熱結構:厚 PCB 可設計埋置銅塊(CTE 16.5ppm/℃),降低 Z 方向 CTE 差異,同時提升散熱。
某汽車電子廠商用 2.4mm 厚 PCB 與陶瓷傳感器匹配,溫度循環后焊點開裂率 8%;改為 1.6mm 厚 PCB 并埋置銅塊,開裂率降至 0.5%,散熱路徑保持穩定。
四、場景化散熱厚度選擇建議
不同散熱需求的場景,PCB 厚度選擇不同:
低功耗場景(<1W,如消費電子信號板):1.0-1.2mm 厚 PCB(1oz 銅箔),平衡厚度與成本;
中功耗場景(1-10W,如 LED 驅動、路由器):1.6-2.0mm 厚 PCB(1-2oz 銅箔),提升熱傳導;
高功耗場景(>10W,如電源模塊、基站 PA):2.4-3.2mm 厚 PCB(2-3oz 銅箔),或埋置銅塊 / 金屬基板,最大化散熱。
總之,PCB 厚度通過銅箔熱傳導、基材熱容量、CTE 匹配三大維度影響散熱性能,需根據熱源功耗與環境溫度選擇合理厚度,確保熱可靠性。
