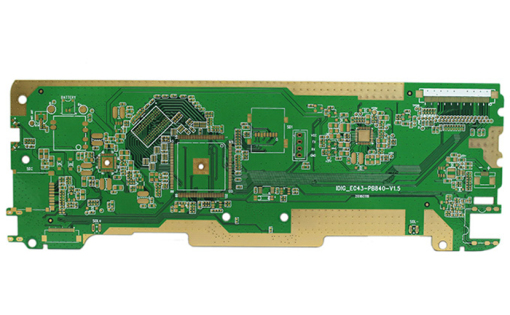

PCB厚度的場景化選型與常見問題解決
PCB 厚度的選型需 “場景化適配”—— 消費電子追求 “薄型化”（1.0-1.2mm），需平衡厚度與信號性能；工業控制側重 “可靠性”（1.6-2.4mm），需兼顧機械強度與散熱；汽車電子需 “車規級穩定”（1.6mm 為主），需匹配振動與溫度環境。若選型不當，會引發信號損耗、機械斷裂、散熱不良等問題。今天，我們針對四大典型場景，解析厚度選型邏輯、常見問題及解決方案，結合實戰案例，幫你掌握場景化選型方法。
一、場景 1：消費電子（手機主板）—— 薄型化與信號性能的平衡
1. 場景需求
核心需求：手機主板需適配薄型外殼（厚度≤1.2mm），同時滿足 5G 信號傳輸（3.5GHz 頻段，插入損耗≤0.4dB/inch）、抗彎曲（日常佩戴彎曲無斷裂）；
限制條件：厚度超 1.2mm 無法裝入外殼，過薄（<1.0mm）會導致信號損耗超標與機械強度不足。
2. 厚度選型邏輯
目標厚度：1.0-1.2mm（基材 0.8-1.0mm + 1oz 銅箔），兼顧薄型化與性能；
關鍵考量：
基材厚度 0.9mm（±5% 公差），確保射頻線路阻抗精度（50±1Ω），信號損耗控制在 0.35-0.4dB/inch；
1oz 銅箔（35μm），滿足電流承載（如 CPU 供電線路 1.5A）與基礎散熱（芯片功耗 5W）；
總厚度 1.1mm（±5% 公差），適配手機中框（容納空間 1.15mm）。
3. 常見問題與解決方案
問題 1：厚度 1.0mm，信號損耗 0.5dB/inch（超標）
原因：基材過?。?.8mm），介質損耗與導體損耗疊加；
解決方案：基材增厚至 0.9mm，線路寬度從 0.28mm 微調至 0.29mm（補償阻抗），損耗降至 0.38dB/inch。
問題 2：厚度 1.0mm，彎曲測試（曲率半徑 5mm）開裂率 15%
原因：機械強度不足，銅箔與基材結合力弱；
解決方案：在主板邊緣貼裝 PI 補強片（局部厚度增至 1.2mm），銅箔改用粗化處理（Ra=1.0μm），開裂率降至 2%。
二、場景 2：工業控制（PLC 主板）—— 機械強度與散熱的雙重保障
1. 場景需求
核心需求：PLC 主板需承受工業車間振動（10-500Hz，加速度 3g）、承載 500g 電源模塊，同時散熱（CPU 功耗 10W），工作溫度 - 10-60℃；
限制條件：厚度過?。?lt;1.6mm）抗振動與承重不足，過厚（>2.0mm）會導致與控制柜貼合不良。
2. 厚度選型邏輯
目標厚度：1.6-1.8mm（基材 1.4-1.5mm + 1-2oz 銅箔）；
關鍵考量：
基材 1.4mm，X/Y 方向 CTE 14ppm/℃，與元件（如連接器 CTE 16ppm/℃）匹配，減少熱應力；
電源線路用 2oz 銅箔（70μm），載流能力 2.5A，滿足 12V 電源需求；
總厚度 1.6mm，抗折強度 35N，承重 500g 無變形，振動測試（1000 小時）焊點脫落率 < 1%。
3. 常見問題與解決方案
問題 1：厚度 1.6mm，電源線路溫度 65℃（超標，要求≤60℃）
原因：1oz 銅箔散熱不足；
解決方案：電源線路局部改用 2oz 銅箔（總厚度不變，其他區域仍 1oz），溫度降至 55℃。
問題 2：厚度 1.6mm，承載 500g 模塊后下垂 1.2mm（要求≤1mm）
原因：承重能力不足；
解決方案：在模塊下方增加 2 個支撐柱（高度 1.6mm），下垂量降至 0.5mm，符合要求。
三、場景 3：汽車電子（車載雷達）—— 車規級穩定與信號精度
1. 場景需求
核心需求：車載雷達 PCB 需承受 - 40-85℃寬溫、2000Hz 振動（加速度 5g），同時滿足 77GHz 毫米波信號傳輸（插入損耗≤0.5dB/inch）、與雷達天線匹配（阻抗 50±1Ω）；
限制條件：厚度偏差會導致天線位置偏移，影響測距精度；過薄會導致振動失效。
2. 厚度選型邏輯
目標厚度：1.6mm（基材 1.4mm + 1oz 銅箔，高頻基材羅杰斯 4350B）；
關鍵考量：
高頻基材 1.4mm（Dk 3.48，Df 0.0031），77GHz 頻段損耗 0.45dB/inch，滿足雷達信號要求；
1oz 銅箔，表面粗糙度 Ra≤0.3μm，減少趨膚效應損耗；
總厚度 1.6mm（±5% 公差），與雷達外殼（容納空間 1.7mm）匹配，同時確保天線位置精度（偏差≤0.05mm）。
3. 常見問題與解決方案
問題 1：厚度 1.6mm，溫度循環（-40-85℃）后阻抗偏差 ±3Ω
原因：基材與銅箔 CTE 匹配不良，熱應力導致線路變形；
解決方案：選用低 CTE 基材（X/Y CTE 13ppm/℃），線路設計增加 “蛇形補償段”，阻抗偏差降至 ±1Ω。
問題 2：厚度 1.6mm，振動測試后雷達測距精度從 ±0.1m 降至 ±0.3m
原因：PCB 振動導致天線位置偏移；
解決方案：PCB 邊緣增加金屬固定架（與外殼剛性連接），振動位移從 0.1mm 降至 0.03mm，精度恢復 ±0.1m。
四、場景 4：高功率設備（LED 驅動板）—— 散熱優先的厚板選型
1. 場景需求
核心需求：LED 驅動板需承載 10A 大電流（12V 電源）、散熱（總功耗 20W），工作溫度≤70℃，同時抗老化（壽命 5 萬小時）；
限制條件：薄 PCB 無法滿足載流與散熱，需厚銅箔與厚基材。
2. 厚度選型邏輯
目標厚度：2.4mm（基材 2.0mm + 2oz 銅箔）；
關鍵考量：
2oz 銅箔（70μm），1mm 寬線路載流 2.5A，10A 電流需 4mm 寬線路，載流安全；
基材 2.0mm，熱容量大，溫度上升速率慢（2.3℃/ 秒），應對脈沖負載；
總厚度 2.4mm，可設計散熱過孔（孔徑 0.5mm，間距 2mm），提升熱擴散效率。
3. 常見問題與解決方案
問題 1：厚度 2.4mm，LED 工作溫度 75℃（超標，要求≤70℃）
原因：散熱過孔密度不足；
解決方案：增加散熱過孔密度（從 2mm 間距降至 1.5mm），同時在 PCB 背面貼裝鋁基板（導熱系數 200W/(m?K)），溫度降至 65℃。
問題 2：厚度 2.4mm，Z 方向 CTE 75ppm/℃，與鋁基板（CTE 23ppm/℃）匹配不良
原因：CTE 差異過大，熱應力導致分層；
解決方案：使用導熱膠（CTE 50ppm/℃）貼合鋁基板，補償 CTE 差異，分層率從 5% 降至 0.1%。
