PCB 布局設計是信號完整性控制的物理基礎，其核心在于通過合理規劃傳輸路徑的物理參數，確保信號特性阻抗的連續性。微帶線和帶狀線作為兩種基本傳輸線結構，在阻抗控制上各具特點。微帶線位于 PCB 表層，一側暴露在空氣中，另一側通過介質與參考地平面相鄰，其阻抗公式為 Z={87/√(Er+1.41)}×ln (5.98H/(0.8W+T))，其中 W 為線寬，H 為介質厚度，T 為銅箔厚度，Er 為介電常數。這種結構的優勢是布線方便，但容易對外輻射電磁能量。

帶狀線位于 PCB 內層，被兩層參考平面夾持，電場能量完全封閉在介質中，具有更好的電磁兼容性。其阻抗計算公式為 Z=(60/√Er)×ln {4H/(0.67π(T+0.8W))}，其中 H 為兩參考平面間距。帶狀線的阻抗控制更精確，但對層疊設計要求更高。在實際設計中，100Ω 差分帶狀線采用 8mil 線寬、5mil 間距和 10mil 介質厚度時，能在 FR-4 板材上獲得最佳的阻抗一致性。

層疊結構設計是布局的首要環節，直接影響信號完整性和電源完整性。高速設計應采用 "信號 - 地 - 電源 - 信號" 的對稱層疊方式，確保每個信號層都有緊鄰的參考平面。對于 10 層板設計，典型的優化層疊為：頂層（信號）、地層、信號層、電源層、信號層、信號層、電源層、信號層、地層、底層（信號）。這種結構既保證了高速信號的參考平面完整性，又實現了電源與地平面的緊密耦合，降低了電源網絡阻抗。

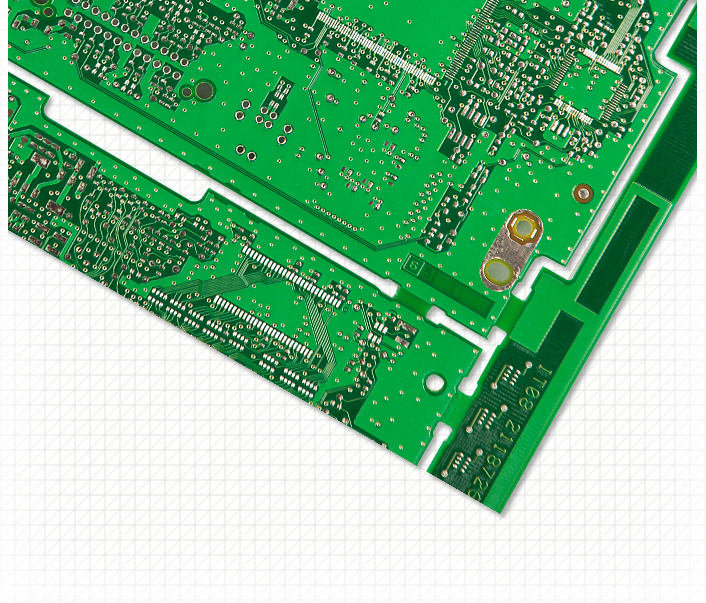

布線策略需遵循 "距離最短、路徑最直、干擾最小" 原則。高速信號（如 PCIe、DDR）應采用差分對布線，保持線長匹配（誤差控制在 5mil 以?xún)?nèi)）和均勻間距，避免直角轉彎和分支。時鐘信號等關鍵單端信號應采用屏蔽布線，即在信號線兩側布置接地過孔形成隔離帶，降低串?dāng)_風險。實際工程中，當信號線間距大于 3 倍線寬時，串?dāng)_可控制在 - 40dB 以下，滿足大多數高速系統需求。

接地平面的完整性對信號回流至關重要。信號回流路徑始終傾向于選擇阻抗最低的路徑，即緊貼信號線下方的參考平面。布局設計中應避免接地平面被大面積分割，必要的分割處需設置足夠多的接地過孔（每 100mil 至少一個），確?；亓髀窂降倪B續性。對于跨分割的高速信號，必須在信號過孔附近設置接地過孔，縮短回流路徑的長度，否則會產生巨大的阻抗突變和輻射干擾。

阻抗控制的工藝可行性同樣關鍵。PCB 制造商通常能保證線寬公差在 ±10% 以?xún)?nèi)，介質厚度公差在 ±5% 以?xún)?nèi)。設計時需將這些公差因素納入阻抗計算，例如 50Ω 微帶線設計應預留 5% 的阻抗裕量。同時，應避免采用極端參數（如線寬 < 4mil 或介質厚度 < 3mil），這些參數會增加制造難度和成本，降低阻抗控制精度。
