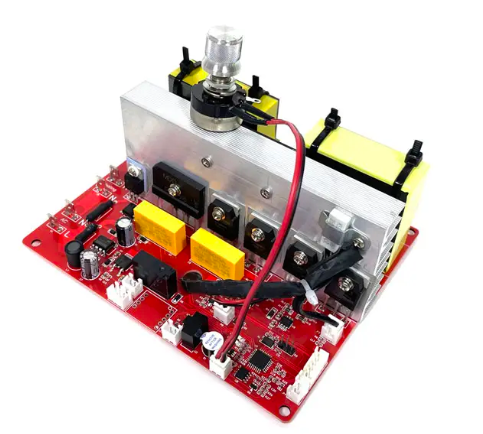

超聲診斷儀是醫院最 “靈活” 的影像設備 —— 它無需輻射，可實時觀察胎兒活動、心臟跳動或臟器血流，從急診床旁到婦產科診室，都能快速提供診斷依據，而這些 “實時影像” 的核心，是 PCB 對超聲信號的 “零延遲” 傳輸。超聲的工作流程是：探頭發射超聲波→接收人體組織回波→將聲波信號轉化為電信號→經 PCB 傳輸至主機處理→顯示為實時影像，整個過程需在毫秒級（ms）內完成 —— 若 PCB 的信號傳輸延遲超過 20ms，影像會出現 “卡頓”（如心臟超聲中，心肌收縮與影像不同步）；若信號在傳輸中出現衰減，細微的回波信號（如早期甲狀腺結節的邊界）會被丟失，導致漏診。今天我們就來科普，超聲診斷儀的信號傳輸有哪些難點，以及 PCB 如何實現 “零延遲、低損耗” 的信號鏈。

先看超聲探頭的 “信號采集” 環節：超聲探頭是超聲設備的 “前端”，內部搭載數十至數百個壓電陶瓷元件（如凸陣探頭通常有 128 個元件），每個元件負責發射與接收超聲波，并將聲波信號轉化為微弱的電信號（幅度僅幾十至幾百微伏 μV）。這些電信號需通過 PCB 快速傳輸至探頭內部的前置放大器 —— 若 PCB 的線路電阻過大，微弱信號會被損耗；若 PCB 的線間干擾嚴重，不同元件的信號會相互串?dāng)_，導致影像出現 “雜波”。例如某便攜式超聲儀的探頭 PCB，因線寬過窄（0.1mm）導致線路電阻增加，原本能清晰顯示的 3mm 甲狀腺結節，影像中模糊成 “光斑”，后期將線寬優化至 0.2mm 后，信號損耗降低 50%，結節邊界清晰可見。此外，超聲探頭需頻繁彎曲（如腔內超聲探頭），探頭內部的 PCB 需采用 “柔性 PCB（FPC）”—— 普通剛性 PCB 無法彎曲，而柔性 PCB 采用聚酰亞胺基材，可在彎曲半徑≥3mm 的情況下反復折疊，同時保持信號傳輸穩定。某婦產科超聲儀的探頭，因柔性 PCB 的基材耐彎折性不足，使用 1 年后出現線路斷裂，無法采集信號，更換耐彎折聚酰亞胺基材的 FPC 后，使用壽命延長至 3 年以上。

再看信號從 “探頭到主機” 的傳輸環節：超聲信號經前置放大后，需通過 PCB 傳輸至主機的信號處理模塊，這一過程中信號頻率會提升至幾十 MHz（如彩色多普勒超聲的信號頻率可達 60MHz），高頻信號的 “阻抗匹配” 成為關鍵 —— 若 PCB 的阻抗與探頭、主機的阻抗不匹配（如設計阻抗 50Ω，實際偏差 ±10%），高頻信號會出現 “反射”，部分信號無法傳輸至主機，導致影像分辨率下降。例如某心臟超聲儀，因 PCB 阻抗偏差達 ±12%，彩色多普勒血流影像中出現 “血流中斷” 的假象，醫生誤判為血管堵塞，后期調整 PCB 的阻抗控制（偏差≤±5%）后，血流影像恢復正常，確診為 “血流緩慢”。此外，超聲設備多為便攜式（如急診床旁超聲），PCB 需具備 “小型化” 特性 —— 主機內部空間有限，PCB 需在有限面積內實現多層線路布局（如 8 層或 12 層），同時保證散熱性能（高頻信號傳輸會產生熱量），避免高溫導致信號衰減。某便攜式超聲儀的主機 PCB，因多層布局時未預留散熱通道，工作 1 小時后溫度升至 55℃，信號傳輸效率下降 20%，后期在 PCB 中增加散熱過孔（孔徑 0.3mm）與銅箔散熱層后，溫度降至 40℃，信號傳輸穩定。

最后是 “信號處理到顯示” 的環節：主機處理后的信號需通過 PCB 傳輸至顯示屏，這一過程雖為低頻信號（幾 MHz），但需確保 “同步性”—— 若信號傳輸延遲不同步，影像會出現 “撕裂”（如實時超聲中，臟器活動的上下幀銜接錯位）。因此，PCB 需采用 “等長布線” 設計 —— 不同線路的傳輸長度偏差≤1mm，確保所有信號同時到達顯示屏。例如某超聲儀的顯示 PCB，因等長布線偏差達 3mm，影像中出現 “水平撕裂線”，調整布線長度后，撕裂現象消失，影像恢復流暢。

針對超聲診斷儀的 “實時信號鏈” 需求，捷配推出了超聲專用醫療級 PCB 解決方案：探頭內部采用耐彎折聚酰亞胺柔性 PCB（FPC），彎曲半徑可達 2mm，支持 10 萬次以上彎折無故障；信號傳輸 PCB 選用低損耗基材（tanδ≤0.003），阻抗控制偏差≤±5%，確保高頻信號零反射；主機 PCB 采用 8-12 層等長布線設計，預留散熱過孔與銅箔散熱層，滿足小型化與散熱需求。同時，捷配的超聲專用 PCB 通過 ISO13485 認證與耐化學性測試（75% 酒精擦拭 100 次無損傷），可適配凸陣、線陣、腔內等不同類型的超聲探頭，以及便攜式、臺式等不同規格的超聲設備，確保從信號采集到顯示的全流程 “零延遲、低損耗”，為醫生提供實時、清晰的超聲影像，助力快速診斷。
