醫學影像設備的診斷結果直接關系患者生命 ——CT 掃描若漏診早期肺癌，可能延誤最佳治療時機；MRI 若誤判腦部病變，可能導致過度治療；超聲若看錯胎兒發育情況，會引發醫患糾紛。而這些 “診斷誤差” 的源頭，可能只是 PCB 的 “一絲偏差”：線寬差 0.05mm 導致信號延遲，阻抗差 5% 導致影像偽影，銅箔氧化導致信號丟失…… 在醫療領域，PCB 的 “偏差” 不是 “性能好壞” 的問題，而是 “能否使用” 的問題，其 “容錯底線” 遠高于普通電子設備。今天我們就來科普，醫學影像設備對 PCB 的 “偏差容忍度” 有多低，以及 PCB 如何通過設計與工藝實現 “零偏差”。

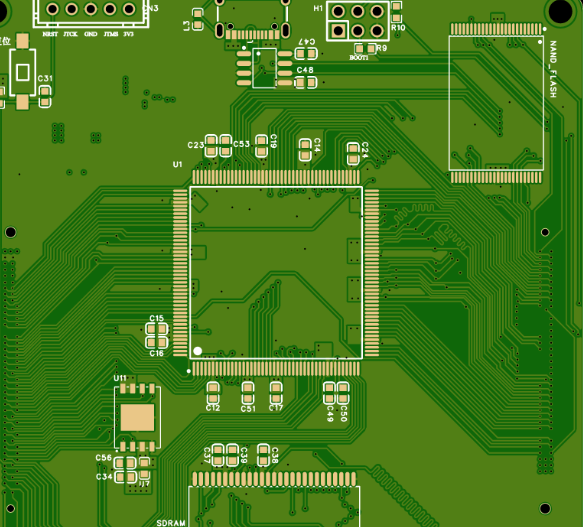

先看 CT 掃描儀的 “探測器信號偏差”：CT 的探測器單元需同步采集 X 射線信號，若不同單元的 PCB 線路線寬偏差超過 0.05mm，線路電阻會出現差異，導致信號傳輸延遲不同步 —— 例如某 64 排 CT，若 1 個探測器單元的 PCB 線寬比設計值窄 0.08mm，該單元的信號延遲會比其他單元多 10ns（納秒），重建的斷層影像中會出現 “條帶狀偽影”，原本能清晰顯示的 5mm 肺部結節，可能被偽影掩蓋。根據醫療級標準，CT 專用 PCB 的線寬線距偏差需≤±0.02mm，遠低于普通消費電子 PCB 的 ±0.1mm 標準。為實現這一精度，PCB 生產需采用 “激光直接成像（LDI）” 技術 —— 普通曝光機的精度僅 ±0.05mm，而 LDI 技術通過激光掃描成像，精度可達 ±0.01mm，確保每根線路的線寬都符合設計要求。某醫療設備廠商曾對比兩種工藝的 PCB：普通曝光工藝的 PCB 線寬偏差平均為 ±0.06mm，無法滿足 CT 需求；LDI 工藝的偏差平均為 ±0.015mm，完全符合醫療級標準。

再看 MRI 磁共振的 “信號衰減偏差”：MRI 的微弱共振信號（μV 級）容不得絲毫衰減，若 PCB 的介質損耗角正切（tanδ）偏差超過 0.001，高頻信號（如 128MHz）的傳輸損耗會增加 —— 例如某 3.0T MRI，若 PCB 的 tanδ 設計值為 0.002，實際偏差至 0.003，信號損耗會從 5% 增至 10%，腦組織的細微病變（如早期腦梗塞）可能無法顯示。醫療級 MRI PCB 的 tanδ 需控制在 0.002±0.0005 以內，這要求基材選用高純度無磁材料（如 PTFE），同時生產過程中避免引入雜質（如灰塵、油污）—— 普通基材在生產時可能混入微量雜質，導致 tanδ 偏差增大，而醫療級基材需經過 3 次以上提純，確保雜質含量≤0.1ppm。某 MRI 設備廠商對 100 塊 PCB 的 tanδ 進行檢測，普通 PCB 的偏差范圍為 0.002±0.0012，其中 15 塊超出醫療標準；而醫療級 PCB 的偏差范圍為 0.002±0.0004，全部符合要求。

最后看超聲診斷儀的 “焊接偏差”：超聲探頭的壓電元件與 PCB 的焊接點若存在偏差（如焊盤偏移 0.1mm），會導致信號接觸不良，部分回波信號無法傳輸 —— 例如某超聲探頭的焊接點偏移 0.15mm，影像中出現 “信號缺失” 的暗區，醫生誤判為臟器缺損，后期重新焊接（偏差≤0.05mm）后，暗區消失，影像恢復正常。醫療級 PCB 的焊接偏差需≤±0.05mm，這要求采用 “高精度貼裝技術”（如 SMT 貼片機的定位精度≤±0.02mm），同時焊接后通過 X-RAY 檢測（肉眼無法觀察焊接內部），確保無虛焊、假焊。某超聲設備廠商的焊接檢測數據顯示：采用普通貼裝技術的 PCB，焊接偏差超標的比例達 8%；采用高精度貼裝 + X-RAY 檢測的 PCB，超標比例降至 0.5% 以下。

此外，醫學影像設備 PCB 的 “長期偏差” 同樣關鍵 —— 設備需使用 10-15 年，PCB 的參數偏差需始終控制在允許范圍內。例如 CT PCB 的阻抗偏差初期≤±5%，15 年后需仍≤±7%；若采用普通基材與工藝，15 年后阻抗偏差可能擴大至 ±10%，無法滿足診斷需求。因此，醫療級 PCB 需選用高穩定性材料（如高 Tg 基材、沉金表面處理），同時通過加速老化測試（模擬 15 年使用環境）驗證長期穩定性。

為滿足醫學影像設備對 PCB 的 “零偏差” 要求，捷配建立了醫療級 PCB 的 “高精度管控體系”：線路制作采用 LDI 激光成像技術，線寬線距偏差≤±0.015mm；基材選用高純度醫療級材料（如低損耗 PTFE、高 Tg FR-4），tanδ 偏差≤±0.0004；焊接采用高精度 SMT 貼裝（定位精度≤±0.02mm），并通過 X-RAY 檢測確保無焊接偏差；同時，每塊 PCB 都需通過加速老化測試（模擬 15 年使用），參數偏差始終控制在醫療標準內。捷配的醫學影像專用 PCB 已通過 ISO13485 認證，適配 CT、MRI、超聲等各類影像設備，用 “零偏差” 的信號傳輸，為醫生提供精準的診斷依據，守護患者生命健康。
