PCB 厚度：影響性能的 “基礎維度
在 PCB 設計與制造中，厚度是最基礎卻易被忽視的關鍵參數 —— 它不僅決定 PCB 的物理尺寸是否適配外殼，更直接影響電氣信號傳輸、機械結構強度、散熱效率等核心性能。不同場景的 PCB 厚度差異顯著：手機主板厚度多為 0.8-1.2mm，工業控制 PCB 常選 1.6-2.4mm，而大功率 LED PCB 可能達 3.2mm 以上。若忽視厚度對性能的影響，輕則導致信號損耗超標，重則引發 PCB 斷裂或元件過熱故障。今天，我們從基礎入手，解析 PCB 厚度的構成、常見規格、厚度與性能的關聯邏輯及行業標準，幫你建立系統認知。
首先，明確 PCB 厚度的核心定義：指 PCB 成品的整體厚度，由基材厚度、銅箔厚度、阻焊層厚度及其他涂層（如 OSP、沉金）共同構成，其中基材與銅箔是厚度的主要貢獻者（占比超 90%）。與 “線路寬度”“孔徑” 等參數不同，PCB 厚度是 “全局型參數”—— 單一區域的厚度偏差（如局部薄 0.2mm）會導致整體性能不均，而線路寬度等參數僅影響局部功能。
一、PCB 厚度的構成：從基材到涂層的 “多層疊加”
PCB 厚度并非單一材料厚度，而是各層材料的疊加總和，各組成部分的典型厚度及占比如下：
基材厚度：PCB 的 “骨架”，占總厚度的 60%-80%，常見基材厚度為 0.4mm、0.8mm、1.2mm、1.6mm（FR-4 基材為主）。例如 1.6mm 厚的常規 PCB，基材厚度通常為 1.4mm，占比 87.5%；
銅箔厚度：分為內層銅箔與外層銅箔，常規厚度為 18μm（0.5oz）、35μm（1oz）、70μm（2oz），兩層銅箔合計占總厚度的 5%-15%。以 1oz 銅箔為例，兩層銅箔（35μm×2）占 1.6mm 厚 PCB 的 4.4%；
阻焊層厚度：外層保護涂層，厚度 20-30μm，占總厚度的 1%-2%，對整體厚度影響較小，但需計入總尺寸；
其他涂層：如 OSP（0.5-1μm）、沉金（0.1-3μm），厚度極薄，通常忽略不計，但高精度場景（如手機外殼適配）需考慮。
例如，某工業 PCB 的厚度構成：基材 1.2mm + 內層 1oz 銅箔（35μm）×2 + 外層 1oz 銅箔（35μm）×2 + 阻焊層（25μm）×2 = 1.2 + 0.035×4 + 0.025×2 = 1.4mm，與設計厚度偏差≤±0.1mm（行業標準）。
二、PCB 厚度的常見規格與適用場景

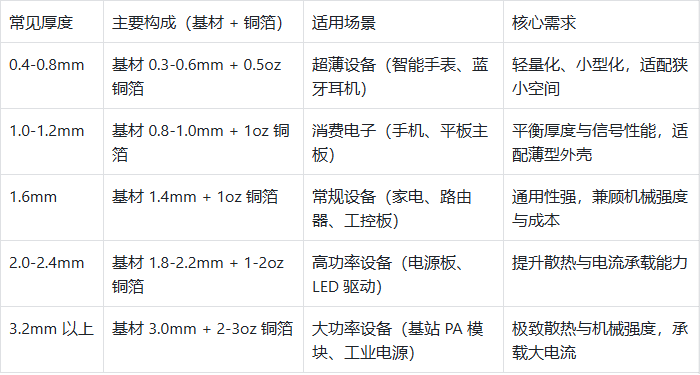

不同行業的 PCB 厚度形成了標準化規格，核心規格及適用場景如下：
三、PCB 厚度與性能的核心關聯邏輯
PCB 厚度通過 “材料用量”“結構形態”“物理特性” 三個維度影響性能，具體關聯如下：
電氣性能關聯：厚度影響阻抗控制與信號傳輸 —— 基材厚度決定微帶線的特征阻抗（如 50Ω 射頻線路需匹配特定基材厚度），銅箔厚度影響電流承載能力（厚銅箔可降低線路電阻，減少信號損耗）；
機械性能關聯：厚度直接決定抗折、抗振動能力 —— 厚 PCB 的截面慣性矩更大（抵抗變形的能力更強），薄 PCB（≤0.8mm）在彎曲時易出現線路斷裂；
散熱性能關聯：厚度影響熱傳導路徑 —— 厚 PCB 可容納更厚的銅箔（如 2oz 銅箔），銅的導熱系數（385W/(m?K)）遠高于基材（FR-4 約 0.3W/(m?K)），厚銅箔能快速傳導熱量；
組裝適配關聯：厚度需與外殼、連接器匹配 —— 若 PCB 厚度超外殼容納空間（如設計 1.2mm 卻用 1.6mm），會導致無法組裝；若過?。ㄈ缭O(shè)計 1.0mm 用 0.8mm），會出現松動、接觸不良。
四、PCB 厚度的行業標準與公差要求
PCB 厚度需符合 IPC（國際電子工業聯接協會）與國家標準，核心標準如下：
厚度公差：常規 PCB 厚度公差 ±10%（如 1.6mm 厚 PCB 允許 1.44-1.76mm），高精度 PCB（如手機主板）公差 ±5%（1.0mm 厚允許 0.95-1.05mm）；
厚度均勻性：同一 PCB 不同區域的厚度偏差≤0.1mm（如 1.6mm 厚 PCB，邊緣與中心厚度差≤0.1mm），避免局部過薄導致強度不足；
翹曲度：厚度與翹曲度相關，厚 PCB（≥2.0mm）翹曲度要求≤0.5%，薄 PCB（≤0.8mm）≤1.0%（IPC-A-600 標準）。
PCB 厚度是影響性能的 “基礎維度”，其構成與規格需適配場景需求，且需遵循行業標準。只有理解厚度與性能的關聯邏輯，才能在設計初期選擇合理厚度，避免后期性能問題。
