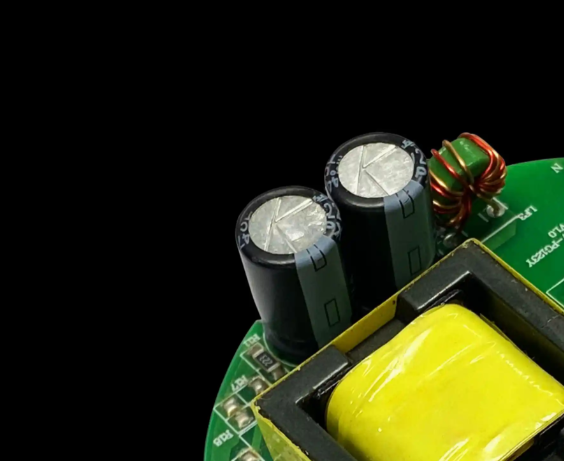

車載充電模塊是新能源汽車的 “能量入口”，但其工作時的發熱問題一直是行業痛點 —— 尤其是快充模式下，IGBT 功率器件、整流橋、電感的功耗可達到 50W 以上，熱量集中在充電 PCB 上，若散熱不及時，局部溫度會突破 150℃，不僅會導致器件性能降額（如 IGBT 導通壓降增大），還會加速絕緣層老化，縮短充電模塊壽命，嚴重時甚至引發熱失控。據行業統計，約 25% 的車載充電故障與 PCB 散熱不足直接相關。因此，車載充電 PCB 的高溫散熱優化，已成為保障充電模塊可靠性的關鍵技術方向。

散熱優化的核心是 “構建高效熱傳導路徑”，材料選擇是基礎。傳統 FR-4 基材的導熱系數僅為 0.3-0.5W/m?K，熱量難以快速傳導，需選用高導熱基材：鋁基板（導熱系數 2.0-5.0W/m?K）適用于中低功率充電模塊（30W 以下），可將熱量從器件傳導至鋁基板背面的散熱片；銅基板（導熱系數 300-400W/m?K）則適配高功率快充模塊（50W 以上），其導熱效率是 FR-4 的 600 倍以上，能快速將 IGBT 的熱量導出。某車企的 4C 快充模塊（功耗 60W），初期采用 FR-4 PCB，IGBT 底部溫度達 158℃；更換為銅基板后，溫度降至 102℃，完全滿足 IGBT 的 125℃最高結溫要求。

除基材外，“埋置元件工藝” 可減少發熱源與 PCB 的熱阻。傳統充電 PCB 的電阻、電容采用表面貼裝（SMD），器件與 PCB 之間存在空氣間隙（熱阻約 5℃/W），熱量傳導效率低；埋置元件工藝將電阻、電容直接嵌入 PCB 內層，與銅箔緊密接觸，熱阻可降至 1℃/W 以下，大幅提升散熱效率。例如，某充電模塊的限流電阻（功耗 10W），SMD 封裝時電阻表面溫度達 140℃；采用埋置工藝后，溫度降至 95℃，同時還減少了表層器件布局空間，縮小 PCB 體積 20%。

散熱過孔與銅箔布局是強化熱傳導的關鍵結構設計。在功率器件（如 IGBT、整流橋）下方，需設計 “散熱過孔陣列”—— 過孔孔徑 0.2-0.3mm，間距 0.4-0.6mm，過孔內壁電鍍厚銅（20-30μm），將器件熱量從表層傳導至內層或背面的散熱銅箔；同時，在 PCB 背面布置 “大面積散熱銅箔”（占比≥70%），銅箔厚度 2oz 以上，形成 “熱擴散層”，將集中熱量分散到整個銅箔表面。某 Tier1 供應商的車載充電 PCB，通過 “100 個散熱過孔 + 背面 4oz 散熱銅箔” 設計，將整流橋的溫度從 135℃降至 88℃，散熱效率提升 35%。

針對極端高溫場景，還可采用 “熱電分離結構”。在 800V 高壓快充模塊中，部分器件（如 SiC MOS 管）的局部溫度可達 180℃，普通散熱方案難以應對，需在 PCB 中設計 “熱電分離層”—— 將導電層與導熱層分開，導電層負責電流傳輸，導熱層（如銅合金）專門負責熱量導出，兩者通過絕緣材料隔離，既保證電氣安全，又實現高效散熱。某高端車型的 800V 快充 PCB，采用熱電分離結構后，SiC MOS 管的溫度從 182℃降至 115℃，滿足長期工作要求。

車載充電 PCB 的高溫散熱優化，需材料、工藝、結構的深度協同。捷配針對這一需求，提供 FR-4、鋁基板、銅基板等多類基材選擇（銅基板導熱系數可達 400W/m?K），支持埋置元件工藝（電阻、電容埋置深度 0.2-0.5mm），可制作高密度散熱過孔陣列（最小孔徑 0.2mm，間距 0.4mm），同時具備熱電分離結構設計能力，所有產品符合 IATF16949 車規認證，通過 150℃高溫老化測試，批量良率穩定在 99.7% 以上，適配中低功率充電、4C/5C 快充、800V 高壓平臺等各類車載充電場景。
